Mag-10 Modificatie

Aanpassing Magnedine MAG-10/15 en Akiyama DJ-60 (door Ardo Leijen)

De hier volgende tekst heeft alleen betrekking op de hierboven genoemde modellen of gelijken. De aanpassing heeft bijna 12 dB harder koptelefoongeluid als gevolg!

Van de bovenstaande modellen is bekend dat de koptelefoonuitgang niet erg hard gaat. Dit is voor thuisgebruik overigens geen enkel probleem.

De hele koptelefoon versterkertrap is opgebouwd rond een Op-Amp. Voor de mensen die niet weten wat een Op-Amp is of doet, een Op-Amp kun je beschouwen als een “ideale” spanningsversterker.

De meeste Op-Amps kunnen maar een klein stroompje leveren. De Op-Amp die in deze mixers zit is een bijzondere, het gaat om het type 4556A van JRC. Het bijzondere van deze Op-Amp is dat hij een behoorlijke stroom kan leveren namelijk 70mA.  Hierdoor is hij geschikt om als versterker te dienen voor koptelefoons.

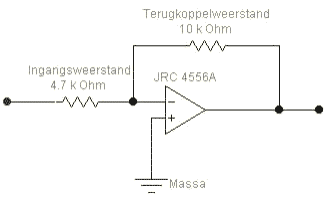

De versterkingsfactor van de schakeling wordt bepaald door de terugkoppelweerstand te delen door de ingangsweerstand. Het volgende plaatje laat de theorie zien:

In het schema zijn weerstandswaarden gebruikt zoals die in de MAG-10 worden toegepast.

De maximale versterking kan worden bepaald uit:

10/4,7 = 2,12
dit is 20*log(2,12) = 6,5 [dB]

Aangezien de schakeling nog niet aan zijn maximale versterking zit kan er met de versterkingsinstelling nog wat geschoven worden.

Door nu de ingangsweerstand te verlagen of de terugkoppelweerstand te verhogen zal de schakeling meer gaan versterken.

Door de ingangsweerstand te verlagen naar 1,2 K.Ohm is de maximale versterking:

10/1,2 = 8,33
20*log(8,33) = 18,4 [dB]

Door de terugkoppelweerstand te verhogen naar 39 K.Ohm is de maximale versterking:

39/4,7 = 8,29
20*log(8,29) = 18,4 [dB]

De variant met de ingangsweerstand is getest en werkt uitstekend!

Toch heeft de variant van de terugkoppelweerstand voorkeur, dit om technische redenen die buiten dit onderwerp vallen

Misschien zijn er nog wel grotere versterkingsfactoren mogelijk dat is een kwestie van proberen, zolang er geen vervorming optreedt gaat het goed. Nog meer versterking lijkt mij overigens niet nodig……………….

---------LET OP DE OORTJES!--------

Als laatste is hier nog de pin lay-out van de 4556A.

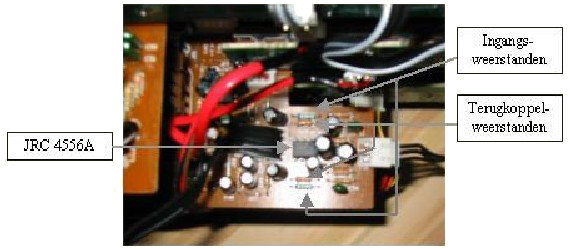

Hier nog een foto van de componenten waar de hele documentatie over gesproken is.



Kijk voor de datasheet (indien nodig) hier

door: Ardo Leijen
